Easy-Vent Flexi-SV

Tilluftsdon för montage bakom befintlig radiator på snedfasad vägg.

Tyst och dragfri ventilation i äldre bostäder
För byggnader med frånluft- eller självdragsystem
Håltagning för luftintag görs i den snedfasade delen av väggen
Enkelt och snabbt montage, utan att fönsterbänk eller radiator behöver demonteras
Effektiv ljudreduktion av buller från omgivningen

Vill du veta mer om produkten?

Kontakta din säljare

Beskrivning och mått

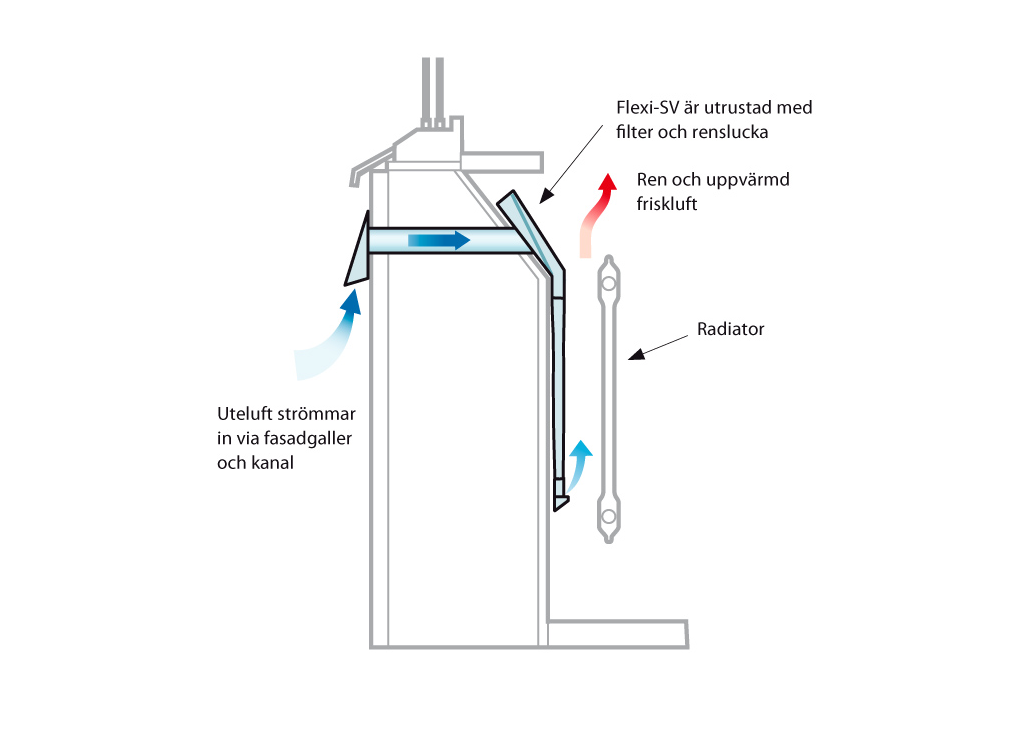

Så fungerar Flexi-SV

Uteluft leds genom fasadgaller och intagskanal in i luftdonet som är monterat på väggen över och bakom radiatorn. Vid donets inlopp sitter ett filter som hindrar pollen och föroreningar att ta sig in med friskluften. Den renade luften strömmar in i luftdonet och styrs därefter upp utmed radiatorns baksida. I kontakt med den varma radiatorytan förvärms luften effektivt innan den släpps ut i radiatorns överkant. Dragfritt och ljudlöst.
Easy-Vent ROT bygger på naturliga fysikaliska principer. Luftdonets utformning skapar påtvingad konvektion utmed radiatorns yta. Detta kombinerat med stor temperaturdifferens mellan radiator och uteluft ger en mycket effektiv värmeöverföring.

Tysta bostäder

Många hyresgäster störs av trafikbuller i sin bostad. En installation med Flexi reducerar bullret avsevärt jämfört med s.k. spalt- eller HSB-ventiler. I mycket trafikintensiva och bullriga miljöer kan det vara nödvängt med ljud-dämpande fasadgaller.

Produktfakta

Flexi tillverkas i varmförzinkad stålplåt och är pulverlackerat i vit kulör RAL 9010. Mittparti i syntetiskt lufttätt textilt material. Produkten är utvecklad för våra tuffa klimatförhållanden och tillverkas i Sverige.

Flexi består av plåt och textilt material, en unik kombination av stabilitet och böjbarhet.

Den rena och uppvärmda friskluften strömmar in i rummet i radiatorns överkant. Dragfritt och ljudlöst. Bostadens ”gamla” förbrukade luft sugs ut via spiskåpa i kök och ventiler i wc/badrum.

Varianter och mått

Många varianter av Flexi

Flexi finns i många varianter. De som presenteras nedan används då fasadväggen är snedfasad och luftintaget ska mynna på ovansidan av radiatorn. Om fasadväggen är lodrät passar Flexi-G, Flexi-MK, Flexi-G smal eller Flexi-G med T-kanal (se seprat produktblad).

Luftintag över radiatorn, fasad vägg

Beroende på hur radiatorns infästning ser ut används någon av varianterna Flexi-SV, Flexi-SV-MK eller Flexi-SV smal (se nedan).

Montage

Flexi-SV: Håltagning (2 st Ø51-55 mm) görs horisontellt genom den fasade delen av väggen. Kanaler och fasadgaller monteras. Flexi-SV förs enkelt ner bakom radiatorn och luftdonets övre del monteras över håltagningen.

Flexi-SV-MK: Används om radiatorn är monterad på en mittkonsol.

Flexi-SV smal: Används om avståndet mellan konsolerna är mycket litet.

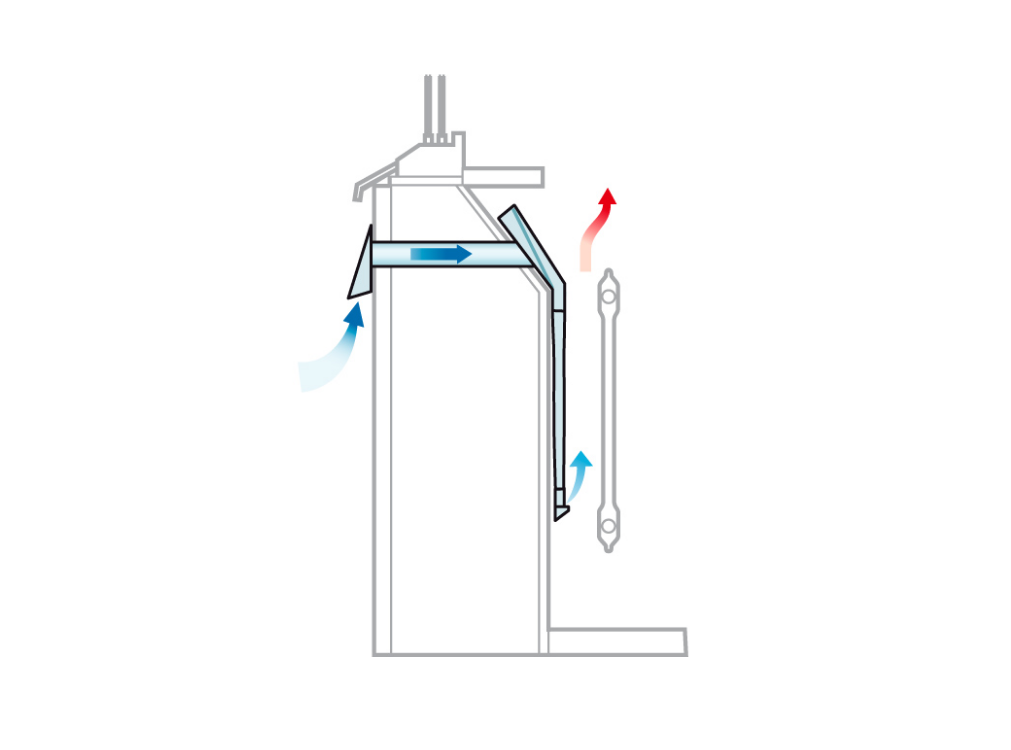

Installation med luftdon Flexi-SV, kanal PR 50 och fasadgaller VS-2

Mått och varianter

Se figurer nedan. Samtliga visar luftdonet med sidan vänd mot radiatorn. Rensluckan i donets överkant är 30 mm bredare än luftdonet.

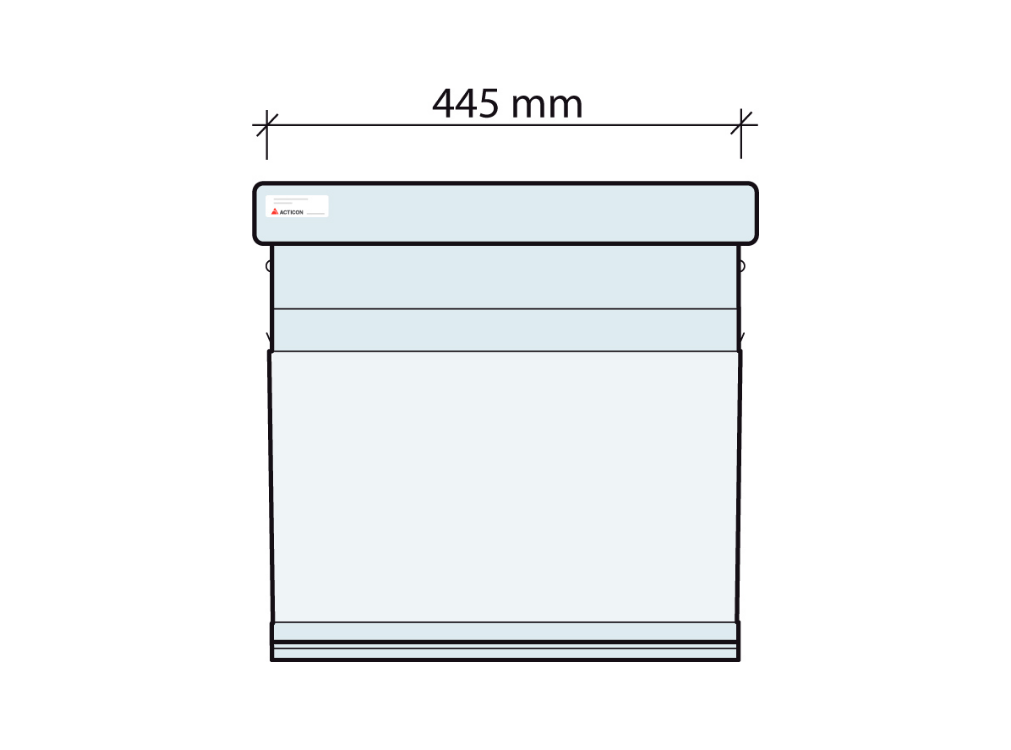

Flexi-SV

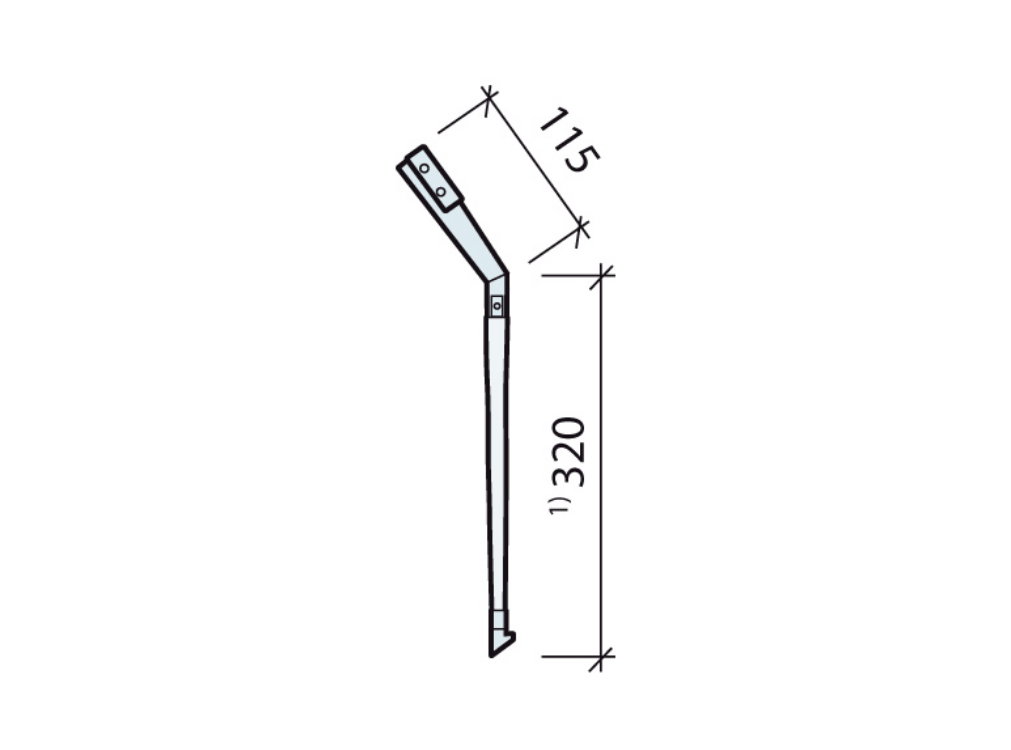

Flexi-SV (från sidan) För radiator med höjd 300 mm gäller 1*) 220

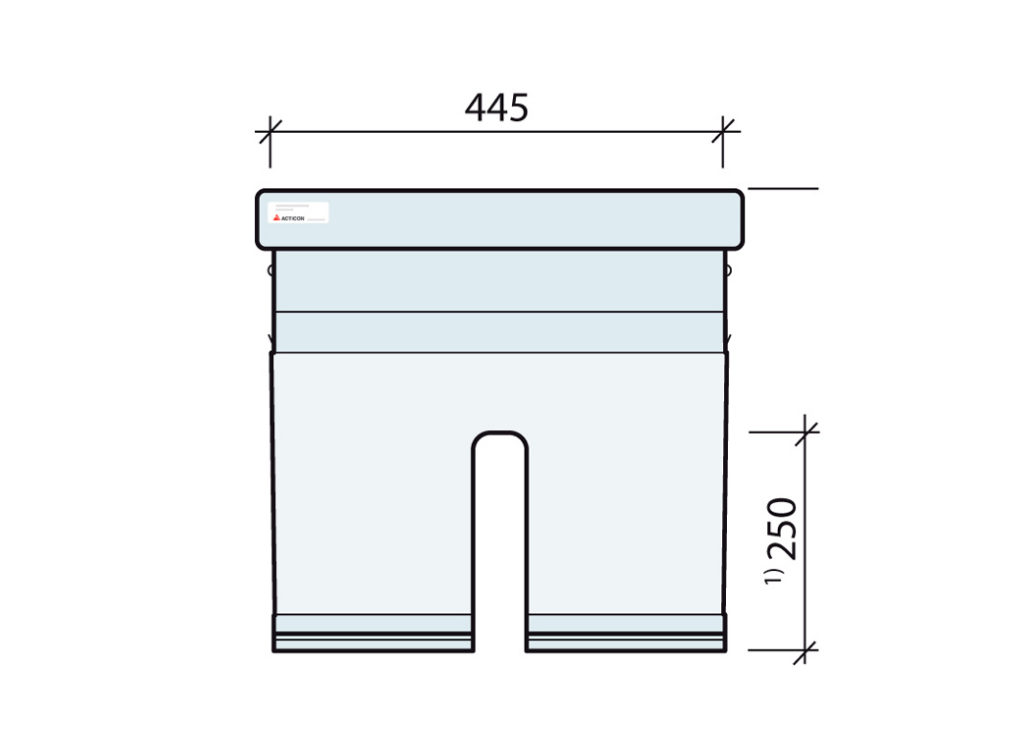

Flexi-SV-MK

För radiator med höjd 300 mm gäller 1*) 150

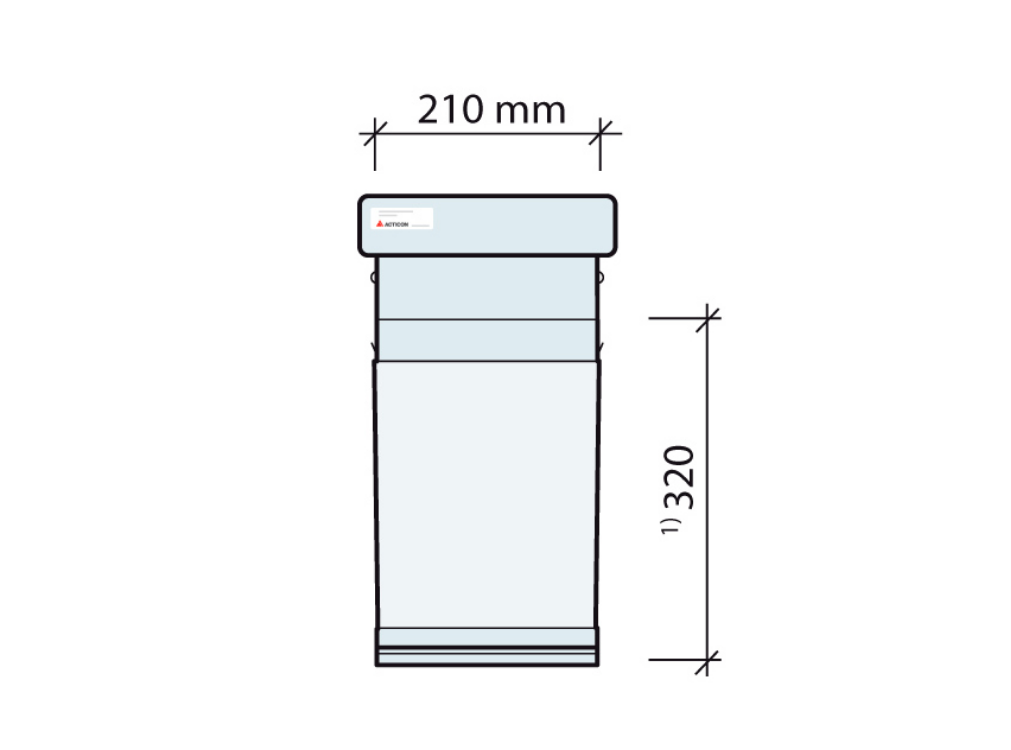

Flexi-SV-smal

För radiator med höjd 300 mm gäller 1*) 220

Tekniska data

Stängbart spjäll

Samtliga varianter av Flexi-SV kan levereras med spjäll, som kan ställas in på öppet eller stängt läge. Observera att filtret måste tas ur luftdonet för att spjället ska kunna stängas. Detta är en säkerhetsåtgärd för att undvika att spjället stängs oavsiktligt.

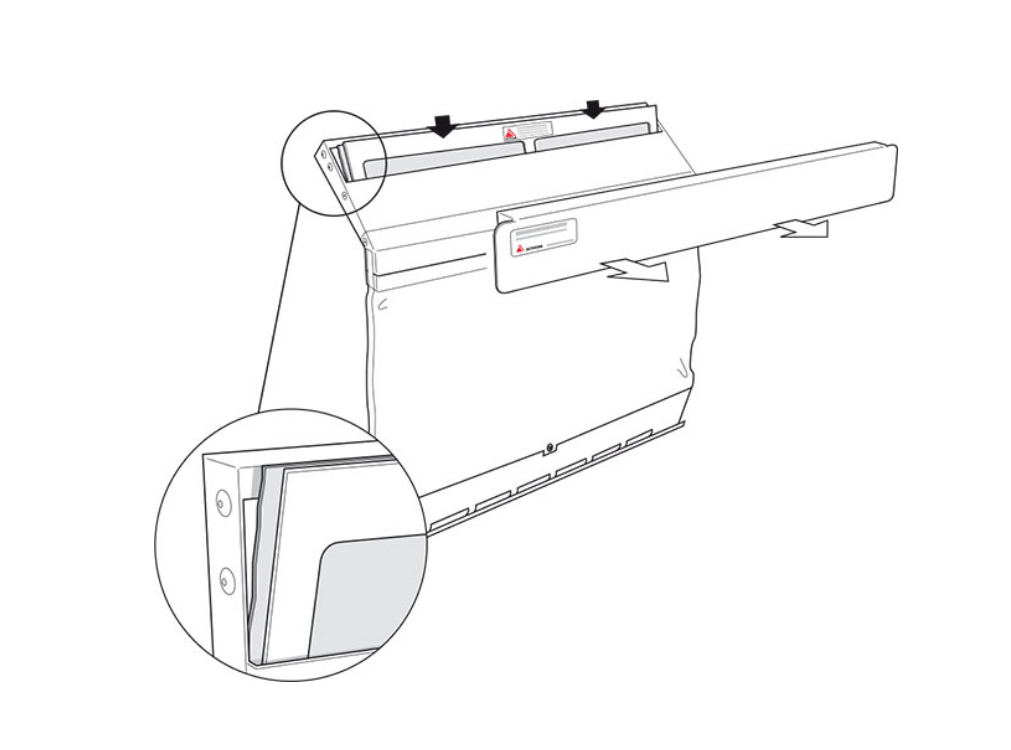

Filter

Som standard levereras luftdonen med ett effektivt grundfilter av syntetiska fibrer. Vid byte av filter öppnas rensluckan enkelt och filtret byts ut.

Filtret ska vila mot den övre plåtkanten.

Luftflöde

Tabellen visar hur mycket luft som tillförs vid tryckfallet 10 Pa och 15 Pa. Värdena gäller en komplett installation bestående av Flexi med grundfilter, kanal och fasadgaller.

Luftdon modell	Luftflöde l/s vid 10 Pa	Luftflöde l/s vid 15 Pa
Flexi-SV, Flexi-SV-MK	7	8
Flexi-SV smal	4	5

Ljudreduktion Flexi

Tabellerna nedan visar reduktionstalet för en komplett installation bestående av Easy-Vent ROT modell Flexi, kanal, fasadgaller och radiator. Reduktionstalet Dn,e,w ref. 10 m2 är uppmätt enligt ISO 140-10 och SS-EN ISO 717. Kontakta Acticon om ni önskar information om aktuella anpassningstermer.
