Beskrivning

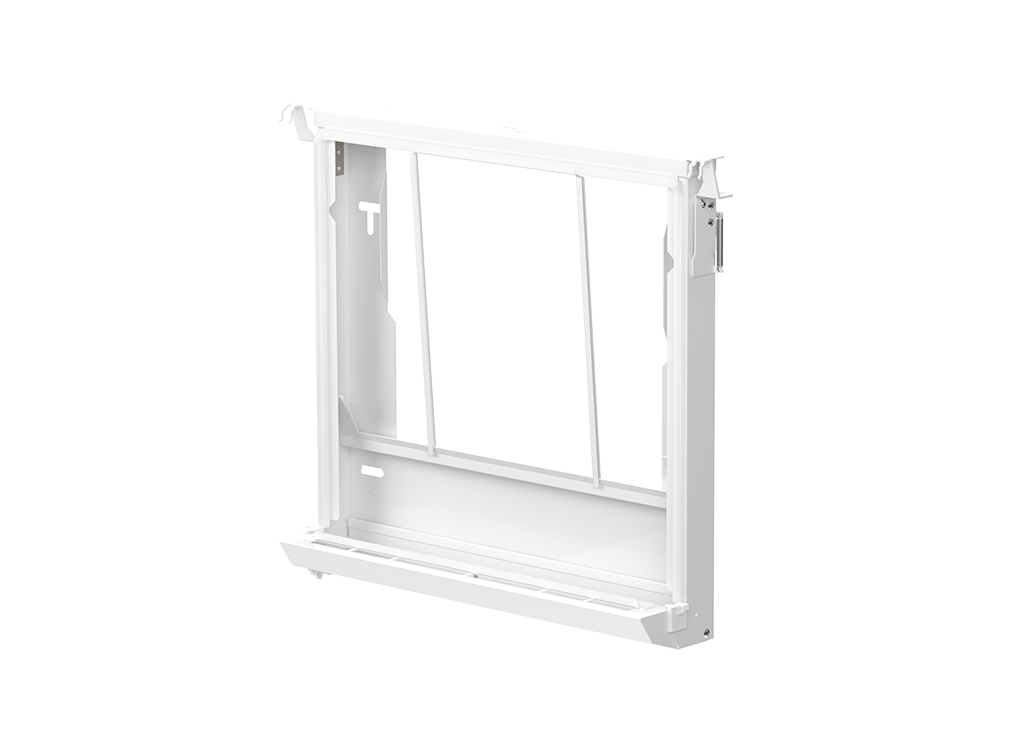

Tilluftsdon för montage med radiator av typ enkel-, dubbelpanel eller trippelpanel. Easy-Vent FX är avsedd för kanalanslutning bakom eller ovanför donet. Easy-Vent FX levereras som standard med Komfortfilter.

Easy-Vent FX passar de flesta radiatorer

Easy-Vent FX passar radiatorer med höjd upp till 600 mm. Övriga höjder på förfrågan. Easy-Vent FX fungerar också som konsol för radiatorn. Endast om radiatorns längd är större än 1400 mm behövs kompletterande radiatorkonsoler.

Enkelt montage av Easy-Vent FX och radiator

Easy-Vent FX är en komplett enhet utan lösa detaljer. Eftersom luftdonet också är konsol för radiatorn monteras två funktioner i ett och samma moment. Inga verktyg behövs för att fixera radiatorn mot luftdonet.

Produktfakta

Luftdonet tillverkas i varmförzinkad stålplåt och är pulverlackerat i vit kulör RAL 9016.
Produkten är utvecklad för våra tuffa klimatförhållanden och tillverkas i Sverige.

Tysta bostäder

I trafikintensiva och bullriga miljöer rekommenderar vi ljuddämpande kanaler. Förutom olika typer av invändig ljud- isolering, kan intagskanalen utformas så att fasadväggens termiska isolering också utnyttjas som ljudabsorbent.

Förslag till beskrivningstext

Tilluftsdon Easy-Vent FX D-B-400 med Komfortfilter av Acticons fabrikat. Komplett med cirkulär ljuddämpande kanal CV 100 och fasadgaller KC 100.

Funktion

Easy-Vent FX används i byggnader med frånluft- och självdragssystem, främst bostäder. Förbrukad luft i bostaden sugs ut via spiskåpa och ventiler i wc/badrum. Easy-Vent FX är placerad bakom radiatorn i vardagsrum och sovrum. Här tillförs ny luft som är filtrerad och förvärmd.

Stängbar ejektor (Tillval)

Med hjälp av ett nedsänkt läge på ejektorn kan luftflödet stängas, vid t ex brand eller farliga utsläpp. Ett ytterligare nedsänkt läge gör det också enkelt att kunna rensa donet på byggrester eller skräp.

Mäta flöde

För att kunna kontrollera tilluften genom donet finns en mätpunkt på undersidan av donet.

Justera luftflödet (Tillval)

Easy-Vent® FX kan utrustas med ett spjäll som går att justera med fasta steg. På så sätt kan flödet anpassas i varje rum. Justering av spjället görs enklast med ejektorn i nedfällt läge.

Så funkar Easy-Vent FX

Uteluft leds in i luftdonet via en kanal i fasadväggen. I luftdonet filtreras uteluften och värms upp av radiatorn. Den rena och uppvärmda friskluften strömmar in i rummet i radiatorns överkant. Dragfritt och ljudlöst. Bostadens ”gamla” förbrukade luft sugs ut via spiskåpa i kök och ventiler i wc/badrum och ibland klädkammare.

Easy-Vent FX kanalanslutning bakom radiatorn

Easy-Vent FX med kanalanslutning i toppen

Easy-Vent FX D-B

Kanalanslutning bakom radiatorn, för radiatorer med dubbel- eller trippelpanel.

Easy-Vent FX D-T

Kanalanslutning ovanför radiator med dubbel- eller trippelpanel.

Easy-Vent FX E-B

Kanalanslutning bakom radiatorn, för radiatorer med enkelpanel.

Easy-Vent FX E-T

Kanalanslutning ovanför radiator med enkelpanel.

Mått

Easy-Vent FX är 445 mm bred. Luftdonet är lika högt som aktuell radiator, toppanslutningen är 100 mm och sitter ovanför donet. Ejektorn i luftdonets underkant bygger ner 35 mm under radiatorn. Rensluckan i donets överkant är 475 mm bred.

Flera Easy-Vent FX bakom samma radiator

För att öka mängden tillförd friskluft går det utmärkt att placera flera luftdon bakom samma radiator. Minsta c-c mått mellan donen ska då vara 550 mm, vilket innebär att avståndet mellan donen blir 105 mm. För att båda luftdonen ska få plats måste radiatorn dock vara minst 1200 mm lång.

För radiator med höjd 300 mm gäller:
1) 150
2) 190
*) Avstånd från vägg till centrum första radiatorpanelen

Mått för övriga varianter finns i produktblad.

*) Detta gäller vid håltagning Ø100-145 mm samt om hålen placeras excentriskt enligt figur ovan

Väggsektioner

Ritningarna visar olika varianter av fasadväggar i genomskärning med en komplett installation av Easy-Vent. Denna består av fasadgaller, kanal och luftdon Easy-Vent, monterad bakom en radiator. De färgmarkerade delarna ingår i Acticons leverans.

Regulär kanal under fönsterbleck - dolt luftintag

RVA, RVB och RVC

En praktisk lösning i väggar där man önskar dolt luftintag och/ eller ställer höga ljudkrav. Vanligt är att delar av kanalen monteras in i prefab-vägg på fabrik.

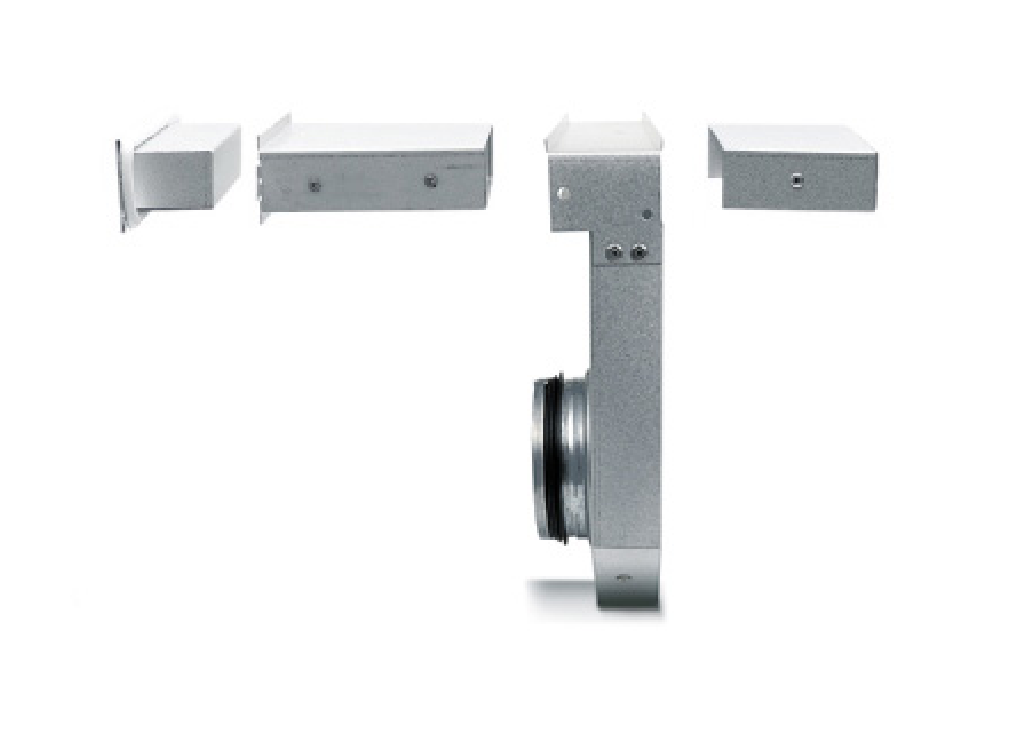

RVAL, RVBL och RVCL

Föreligger speciella krav på rensbarhet är detta en lämplig kanal. Den är kompletterad med en vitlackerad renslucka som öppnas från insidan. I övrigt är utförandet identiskt med RVA, RVB och RVC.

RVD

Denna kanal tillfredsställer mycket höga krav på ljuddämpning. Reduktionstal Dn,e,w 62 dB i både regelvägg och betongvägg.

Cirkulär kanal med fasadgaller

CS och CV

Cirkulär kanal kompletterad med fasadgaller. En enkel och vanlig lösning i alla typer av väggar. Fungerar också utmärkt i tegelstensväggar. Önskas bra ljuddämpning i utfackningsväggar används kanal CV. Väggens isolering utnyttjas då som "gratis" ljudabsorbent.

CS, CV och CI

med fasadgaller TG och ingjutningslåda. Denna kombination används endast i tegelstensväggar där man önskar ett galler med samma mått som en tegelsten. För att få en stabil och tät installation används ingjutningslåda TG. Cirkulär kanal i lämplig modell ansluts mot lådans stos.

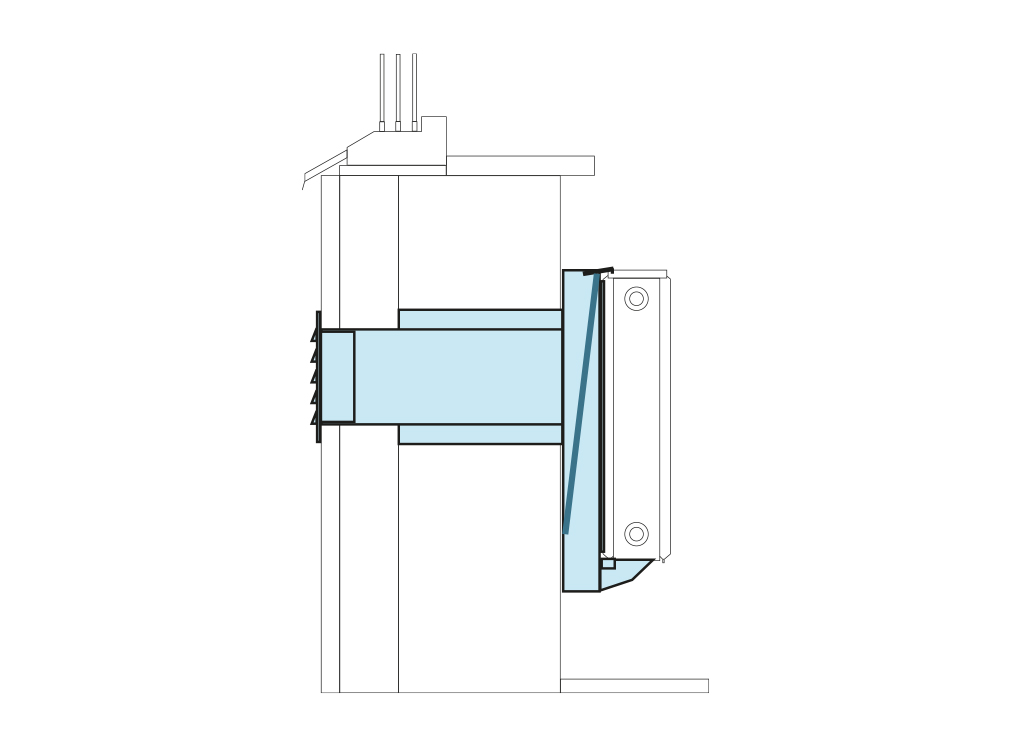

CI

Cirkulär kanal kompletterad med fasadgaller. Används i betongväggar med krav på bra ljudreduktion. Kanalens utanpåliggande isolering går inte genom hela väggen. Detta för att undvika allt för stor håltagning, vilket skulle försämra väggens ljudisolering. Kanalens utformning bestäms därför i samråd med Acticon.

Ljudreduktion Easy-Vent FX

Tabellerna nedan visar reduktionstalet för en komplett installation bestående av Easy-Vent FX, kanal, fasadgaller och radiator. Reduktionstalet Dn,e,w ref. 10 m² är uppmätt enligt ISO 140-10 och SS-EN ISO 717. Kontakta Acticon om ni önskar information om aktuella anpassningstermer.

Rektangulär kanal under fönsterbleck

Easy-Vent med anslutning bak.

Dn,e,w	Kanal	Regelvägg med mineralull	Betong
62	RVD	x	x
56	RVC+CV	x
55	RVB+CI	x	x
53	RVC+CS	x
53	RVB+CS	x	x
52	RVA+CV	x
48	RVA+CI	x	x
45	RVA+CS	x	x

Cirkulär kanal med fasadgaller

Easy-Vent med anslutning bak.

Dn,e,w	Kanal	Fasadgaller	Regelvägg med mineralull	Betong
53	CV	VSC, KC, RC, TG	x	-
47	CI	VSC, KC, RC, TG	x	x
42	CS	VSC, KC, RC, TG	x	x

Ökad värmeeffekt

Easy-Vent utnyttjar radiatorn optimalt. Påtvingad konvektion och en lokalt stor temperaturdifferens mellan radiator och uteluft, ökar radiatorns värmeeffekt. Diagrammen visar radiatorns effektökning som funktion av radiatorns höjd och luftflöde. Förutsättningar: utetemperatur -20°, rumstemperatur 20° och medelvattentemperatur 50°. Med programmet Easy-Vent Dim är det lätt att simulera olika driftsfall.

Radiator dubbel/trippelpanel (typ 21/22/33).

Radiator enkelpanel med konvektorplåt (typ 11))

Korrigering av radiatorns effektökning vid annan utetemperatur än -20°.

Luftflöde och tryckfall

Diagrammet visar det statiska tryckfallet över Easy-Vent med filter och intagskanal. Det totala tryckfallet över en komplett installation med fasadgaller erhålls genom att addera värden ur diagrammet och tabellen nedan.

Exempel: Vad blir tryckfallet över Easy-Vent FX med öppet spjäll, Komfortfilter och kanal RVA med integrerat galler vid luftflöde 8 l/s?

Lösning: Diagrammet ger ett tryckfall på ca 7 Pa vid 8 l/s. I tabellen fås vid 8 l/s och kanal RVA värdet 1,5, d v s det totala tryckfallet blir 7+1,5=8,5 Pa.

Ljudnivån är mindre än 25 dB(A) för luftflöden upp till 15 l/s.

Modell	8 I/s	10 l/s	12 l/s
*) RVA, RVB, RVC m fl	1,5	2,5	3,5
VSC	1	2	3
KC 100, RC 100, TG	3	5	7
RTB, RA, RB	1,5	2,5	3,5

*) Gäller samtliga rektangulära kanaler med integrerat galler

Tilluftens temperatur

Diagrammen visar uteluftens temperaturökning efter passage genom Easy-Vent. Dimensionerande temperatur är skillnaden mellan radiatorns medelvattentemperatur och utetemperatur. Exempel: Vattnets framledningstemperatur är 55° och returtemperaturen är 45°. Utetemperaturen är -20°. Dimensionerande temperatur blir (55+45)/2-(-20)=70°. Easy-Vent modell D, höjd 500 mm ger en temperatur-ökning på 50° vid luftflöde 10 l/s.

Rektangulär kanal med dolt luftintyg

Kanalen mynnar under fönsterbleck, som då fungerar som väderskydd. De rektangulära kanalerna kombineras alltid med en cirkulär kanal, modell CS, CV eller CI.

RVA

grundmodell

RVB

ljuddämpande

RVC

ljuddämpande

RVAL

med renslucka

RVBL

ljuddämpande med renslucka

RVCL

ljuddämpande med renslucka

RVD

ljuddämpande kanal för mycket höga ljudkrav

Cirkulär kanal

Cirkulära kanaler används i kombination med rektangulära kanaler eller som genomgående kanal i fasadväggen. I det senare fallet kompletteras kanalen med ett fasadgaller.
