Bullriga miljöer
I trafikintensiva och bullriga miljöer rekommenderar vi ljuddämpande kanaler. Förutom olika typer av invändig ljud-isolering, kan intagskanalen utformas så att fasadväggens termiska isolering också utnyttjas som ljudabsorbent. Självklart hjälper vi till med ljudberäkning och dimensionering samt lämnar CAD-ritade förslag.
Typgodkänt absorptionsmaterial
I kanaler med invändig isolering ställs det stora krav på det ljuddämpande materialet. Förutom god ljudabsorption måste det tåla fukt och stora temperaturvariationer. Självklart får materialet inte avge emissioner och fibrer. Ytskiktet ska vara så slitstarkt att det tål mekanisk rensning. All invändig ljudisolering i våra kanaler är därför typgodkänd avseende just rensning, fibermedryckning och emissioner. Särskilt viktigt med tanke på kanalens långa livslängd.
Ljudreduktion Easy-Vent
Tabellerna nedan visar reduktionstalet för en komplett installation bestående av Easy-Vent, kanal, fasadgaller och radiator. Reduktionstalet Dn,e,w ref. 10 m2 är uppmätt enligt ISO 140-10 och SS-EN ISO 717. Kontakta oss om ni önskar information om aktuella anpassningstermer.
Rektangulär kanal under fönsterbleck
Easy-Vent med anslutning bak

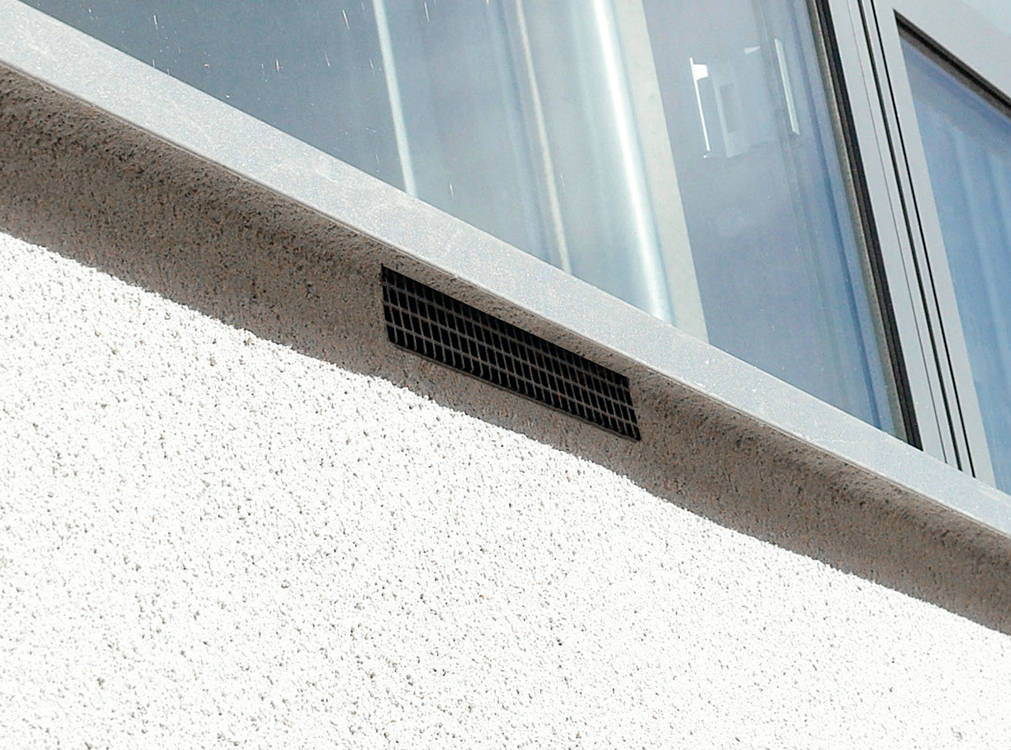

Ett exempel på ljuddämpande kanal med dolt luftintag under fönsterbleck.
För att göra rensningen enkel är våra rektangulära kanaler avfasade i underkant, så att smuts inte fastnar i svåråtkomliga hörn.
Rektangulär kanal under fönsterbleck
Easy-Vent med anslutning bak
| Dn,e,w | Kanal | Regelvägg med mineralull | Betong |
|---|---|---|---|
| 62 | RVD | x | x |
| 56 | RVC+CV | x | |
| 55 | RVB+CI | x | x |
| 53 | RVC+CS | x | |
| 53 | RVB+CS | x | x |
| 52 | RVA+CV | x | |
| 48 | RVA+CI | x | x |
| 45 | RVA+CS | x | x |
Rektangulär kanal under fönsterbleck
Easy-Vent med toppanslutning
| Dn,e,w | Kanal | Regelvägg med mineralull | Betong |
|---|---|---|---|
| 49 | RTB | x | x |
| 46 | RB | x | |
| 37 | RA | x | x |
Cirkulär kanal med fasadgaller
Easy-Vent med anslutning bak
| Dn,e,w | Kanal | Fasadgaller | Regelvägg med mineralull | Betong |
|---|---|---|---|---|
| 53 | CV | VSC, KC, RC, TG | x | |
| 47 | CI | VSC, KC, RC, TG | x | x |
| 42 | CS | VSC, KC, RC, TG | x | x |
